在防火玻璃选型中，很多人习惯把“厚度”直接等同于“耐火时间”，认为玻璃越厚，耐火极限越高。实际上，防火玻璃的耐火极限主要由产品结构、耐火性能类别、防火层配置和检测条件共同决定，厚度只是结果性参数，不能单独作为判断依据。

一、先看类别：A类、C类决定性能边界

根据GB/T 15763.1-2025《建筑用安全玻璃 第1部分：防火玻璃》，防火玻璃按耐火性能分为A类隔热型和C类非隔热型；按耐火极限分为0.50h、1.00h、1.50h、2.00h、3.00h五个等级。

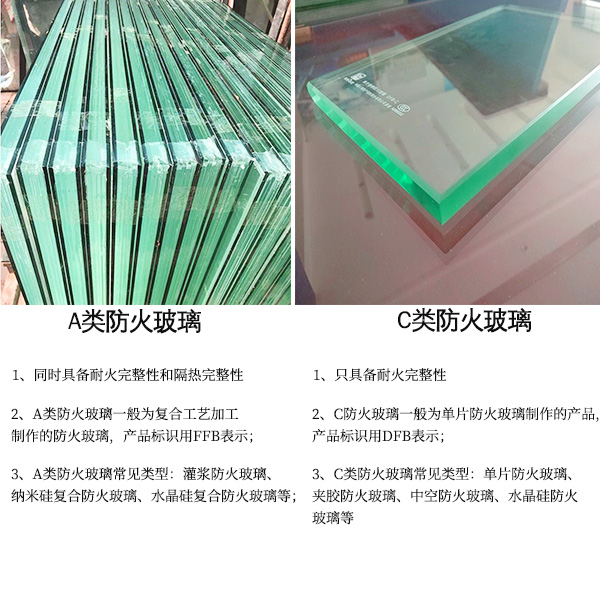

A类防火玻璃要求同时满足耐火完整性和耐火隔热性，背火面平均温升不超过140℃，单点最高温升不超过180℃；C类只要求耐火完整性，不控制背火面温度；因此，同样是“1小时”“1.5小时”，A类和C类的工程意义完全不同。

二、结构决定厚度：单片与复合的机理不同

单片防火玻璃通常为DFB结构，多采用钢化、高硼硅等经过化学或物理增强的单层玻璃，具有较高强度和良好透光性。其耐火机理主要是提高玻璃在高温下的抗热冲击能力，从而维持完整性。但单片玻璃导热快，难以满足隔热要求，因此C类非隔热型产品较多。

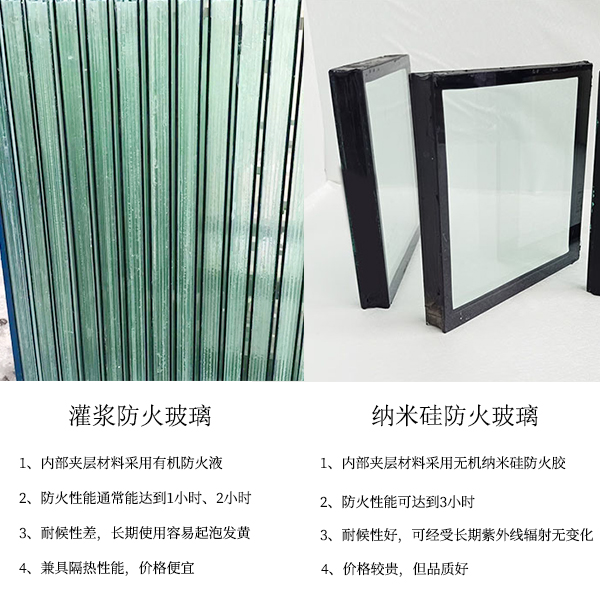

复合防火玻璃通常为FFB结构，由多层玻璃原片与防火胶、纳米硅防火层或灌浆层复合而成。火灾发生时，中间防火层受热发泡、膨胀并形成隔热炭层，阻断火焰和热辐射。这类玻璃之所以更厚，并非单纯“加厚玻璃”，而是需要足够的空间布置多层基片和防火层。

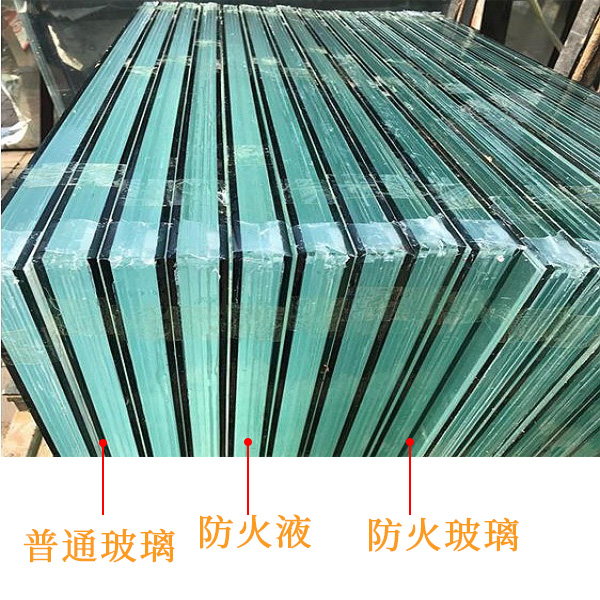

灌浆防火玻璃

三、厚度与耐火极限的常见对应关系

工程实践中，不同耐火极限对应的厚度范围通常如下：

需要强调的是，这些厚度仅为行业常见范围，不能替代检测报告。同一厚度在不同玻璃原片、防火层配方、层数配置和框架条件下，耐火极限可能差异明显。

四、影响耐火极限的关键因素

1、防火层厚度与层数

复合防火玻璃的耐火能力主要取决于防火层的发泡膨胀能力和总厚度。层数越多、防火层配置越合理，隔热时间通常越长。

2、玻璃原片强度与应力均匀性

原片表面应力、边部加工质量会影响高温下的抗裂性能。新标准对表面应力及均匀性提出了更高要求。

3、框架、密封与安装系统

防火玻璃必须与耐火框架、防火密封条、压条和五金系统匹配。若框架变形、密封失效或安装间隙不合理，即使玻璃本身合格，整体耐火性能也会下降。

4、检测尺寸与实际洞口

耐火极限基于特定试件尺寸和安装方式获得。工程洞口超过检测报告允许范围时，不能直接套用原结论。

5、检测尺寸与实际洞口

耐火极限基于特定试件尺寸和安装方式获得。工程洞口超过检测报告允许范围时，不能直接套用原结论。

选型时应先明确设计要求的耐火极限和是否需隔热，再选择A类或C类产品。无隔热要求的防火隔断、外幕墙可选用C类单片防火玻璃；人员疏散通道、防火门窗、避难空间等部位宜选用A类复合防火玻璃。采购时应核对产品标记、检测报告、适用场景和最大允许尺寸，确保玻璃、框架、密封及安装工艺形成完整耐火系统。

相关阅读：

防火玻璃失去耐火完整性的判定标准（棉垫点燃、探棒测试等）

四川*合消防工程公司6mm防火玻璃定制案例
