防火玻璃在建筑防火分隔中承担“阻挡火焰和高温烟气穿透”的关键作用。其耐火性能是否合格，不能仅凭外观是否破裂判断，而应以标准耐火试验中的耐火完整性判定结果为依据。当前防火玻璃相关产品与检测要求已逐步衔接 GB/T 15763.1-2025《建筑用安全玻璃 第1部分：防火玻璃》，耐火试验方法主要依据 GB/T 12513《镶玻璃构件耐火试验方法》 和 GB/T 9978.1《建筑构件耐火试验方法 第1部分：通用要求》。

什么是耐火完整性？

耐火完整性是指防火玻璃在单面受火条件下，在规定时间内阻止火焰、热气或烟气从受火面穿透至背火面的能力。

在耐火试验中，只要出现规定的穿透、窜火或贯穿缝隙现象，即判定试件失去耐火完整性。此时记录的试验时间，就是该试件耐火完整性的极限时间。

防火玻璃烧检测试

失去耐火完整性的主要判定条件

防火玻璃在试验过程中出现下列任一情况，即可判定失去耐火完整性：

棉垫点燃测试是耐火完整性最直观的判定项目。试验时，在防火玻璃背火面裂缝、开口位置放置规定规格的棉垫，棉垫紧贴试件表面。当受火面高温火焰、热烟气透过玻璃贯通缝隙，引燃背火面棉垫，即可判定防火玻璃耐火完整性失效。该方法模拟真实火灾场景，当缝隙喷出的高温气流具备引燃可燃物的能力，就代表防火分隔已经失效。需要区分高温烘烤与明火引燃，单纯高温烘烤导致棉垫碳化并不判定失效，只有出现明火点燃棉垫，才触发完整性终止计时。

缝隙探棒测试用于量化玻璃开裂后贯通缝隙的危险尺寸，分为两种规格探棒判定。第一种为直径 6mm 探棒，若探棒能够穿过玻璃贯通缝隙进入炉内，并且沿着缝隙走向移动长度≥150mm，判定完整性失效；第二种为直径 25mm 探棒，只要探棒可以直接穿过缝隙抵达炉内，无需长度移动，直接判定耐火完整性丧失应急管理部...。火灾中玻璃受热膨胀会产生裂纹，部分裂纹仅表面开裂，并未贯通；探棒测试的核心就是检验裂纹是否打通受火面与背火面，判断高温烟气、火焰能否穿过构件。很多工程人员容易混淆，普通细微未贯通裂纹不会判定失效，只有形成穿透性缝隙才会触发探棒判定。

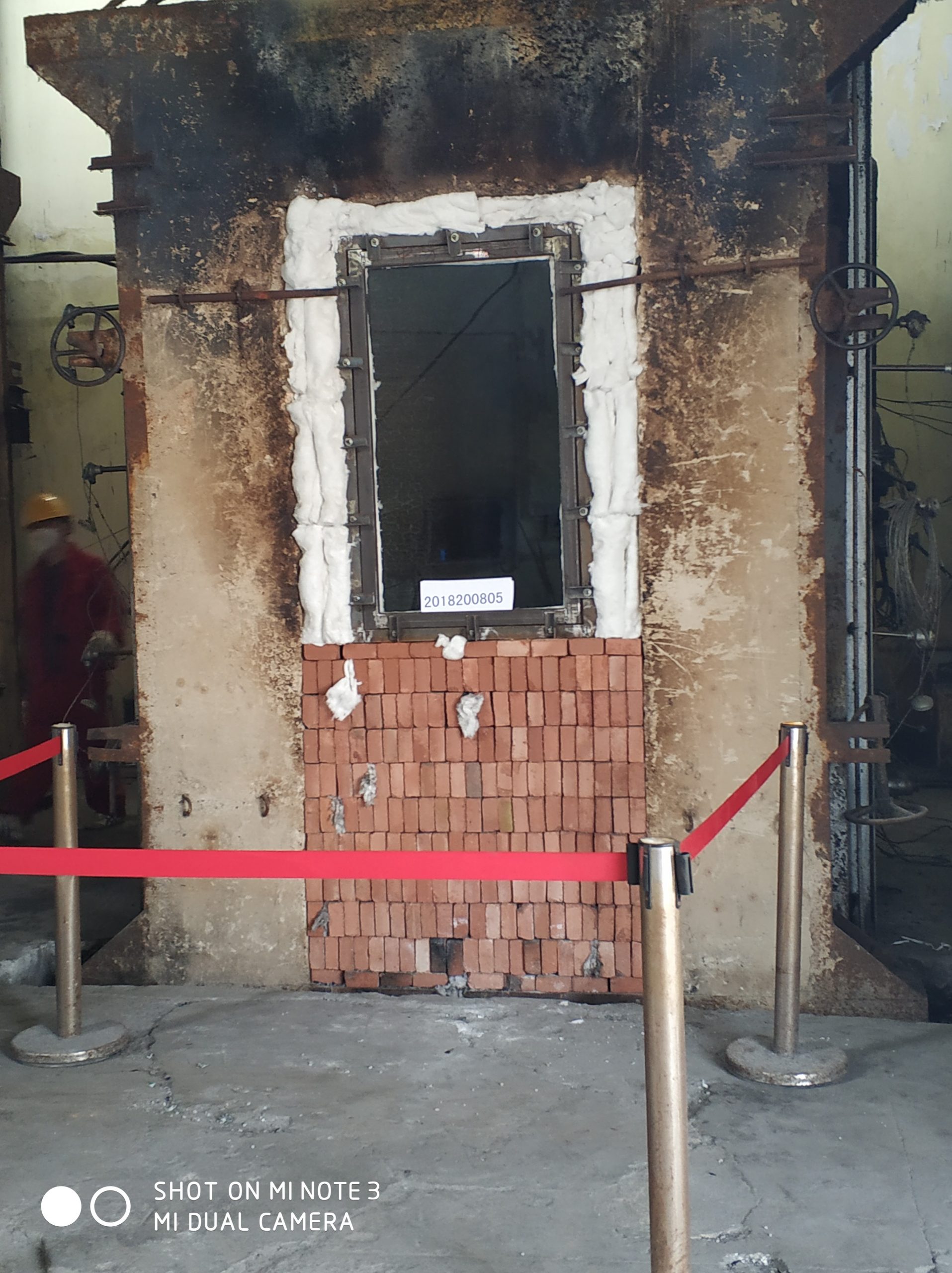

防火玻璃烧检成功

第三项判定条件为背火面持续窜火。耐火试验过程中，防火玻璃背火面一旦出现明火，并且火焰持续燃烧时间超过 10 秒，直接判定耐火完整性失效。短暂一闪而过的瞬时火星不计入判定，标准重点关注持续火焰，代表有稳定燃烧的火焰从受火面穿透至背火侧，具备引燃周边建筑材料的风险。

很多人会混淆耐火完整性和耐火隔热性两个指标。完整性关注火焰、烟气能否穿透构件；隔热性关注背火面温升，A 类隔热防火玻璃需要同时满足完整性与隔热性，C 类非隔热防火玻璃仅需满足耐火完整性，对背火面温升无强制要求。在防火玻璃检测报告中，耐火极限时长以最先触发失效项的时间为准，棉垫点燃、探棒穿透、持续窜火任意一项提前出现，试验即刻终止，该时间即为试件耐火完整性极限。

相关阅读：

A类隔热型与C类非隔热型防火玻璃区别及选型指南

硼硅防火玻璃与钠钙硅防火玻璃：材质差异与性能对比
