活动式挡烟垂壁是一个系统集成的消防防烟产品，其主要由烟感探测器、控制箱、电机和传动系统、供电系统以及手动操作界面等组成。每一个功能模块都需要协同工作才能实现防烟蓄烟的作用，才能防止烟雾蔓延，为人们逃生和火灾救援争取时间。活动式挡烟垂壁的每一个部件都需正常工作才能保障完整功能的实现。

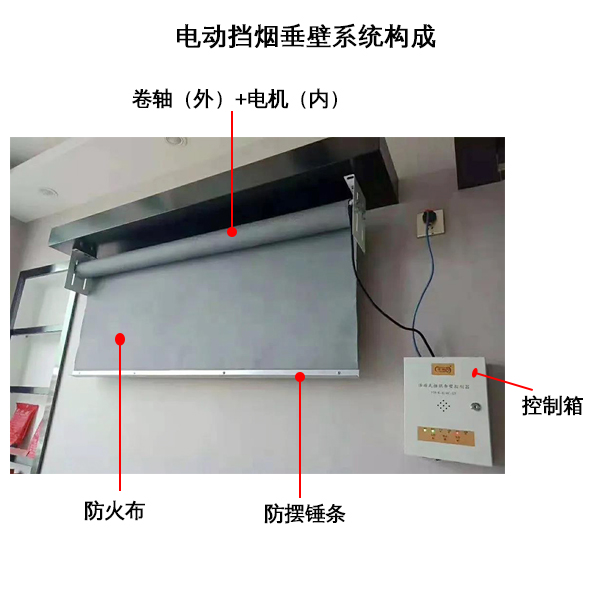

电动挡烟垂壁系统结构

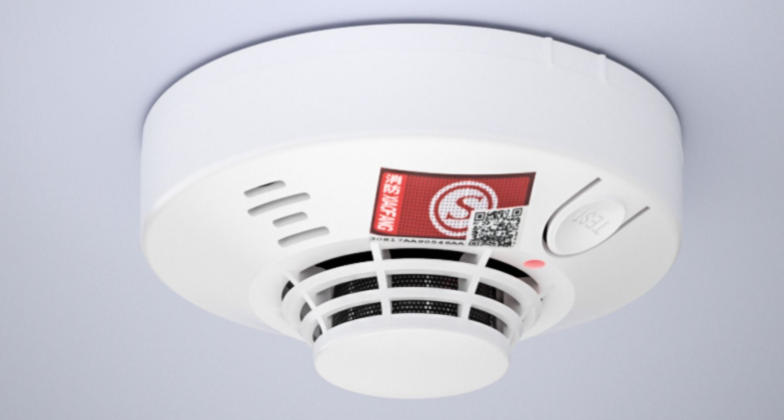

1、烟雾探测器：烟雾探测器是活动式挡烟垂壁控制系统的关键组成部分。当其被安置在合适的位置，能够及时检测到火灾烟雾，并将信息传递给控制系统。一旦探测器察觉到烟雾，控制系统会激活相应的机制，实现挡烟垂壁的升降和展开，以形成有效的烟雾阻隔。

2、控制系统：所谓的控制系统通常指代控制箱，其主要职责是接收和处理来自烟雾探测器的信号，并对挡烟垂壁的运行进行控制。该系统通常由微处理器、传感器和执行器等部件构成，具备自动化和智能化的特性。它能够根据烟雾的浓度和位置，智能调整挡烟垂壁的状态，以确保较好的烟雾隔离效果。

3、电动机与传动装置：活动式挡烟垂壁通常依赖电动机和传动装置实现升降和展开的操作。电动机提供必要的动力，而传动装置则将电动机的旋转力转换为垂壁的运动。这些装置通常采用高精度、高可靠性的设计，以确保垂壁在运行过程中的稳定性和安全性。

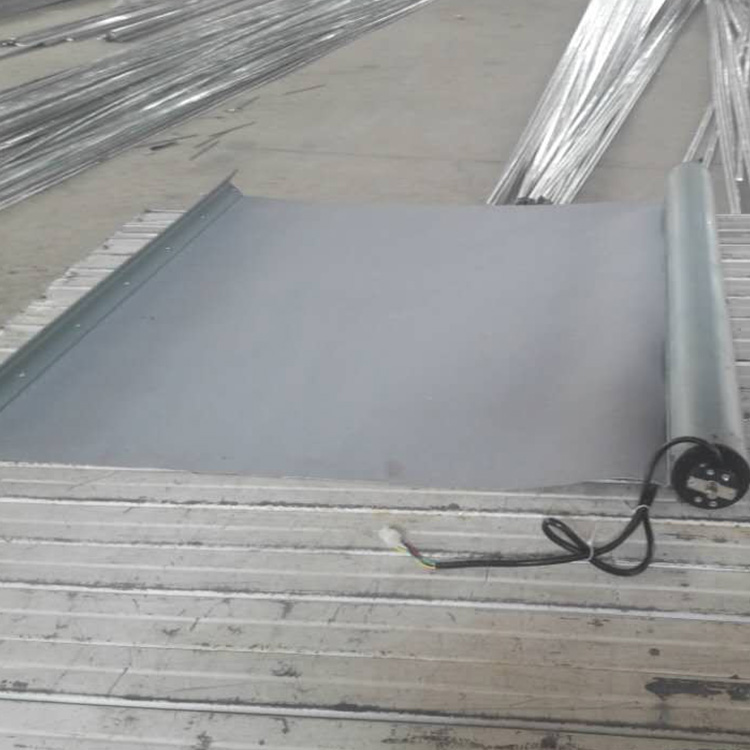

电机与传统装置

4、供电系统：活动式挡烟垂壁需要稳定的电源系统来保证其正常运行。一般采用交流电源或备用电池作为电源，以应对突发事件或断电情况。同时，还需要考虑到供电系统的过载保护和电气安全等因素，以确保设备的可靠性和安全性。

5、操作界面：为了便于操作和监控活动式挡烟垂壁的状态，可配置操作面板，也可同消防控制室相连通，远程控制挡烟垂壁。操作面板可手动控制活动式挡烟垂壁的升降，而消防控制室则可以远程控制多樘挡烟垂壁，部分先进的系统还可显示挡烟垂壁的运行状态、警报信息和维护提示，并提供相应的操作指南和故障排除方法，以提高设备的使用效率和管理效率。

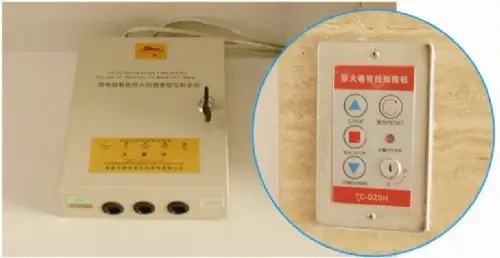

有线按钮盒
