防火窗在门窗行业还有一种习惯性叫法：耐火窗，可在室内外墙面安装，达到防火隔热作用。耐火完整性是防火窗重要指标，其耐火时间一般大于1小时。防火窗可使用防火玻璃作为采光部分，框架则可采用铝制、钢制、塑钢等材质，于是市场中存在多种多样的防火窗，只要拥有合格检验报告的厂家，还是值得大家信赖的。

防火窗的生产和流通需要经过防火质检中心检测，不合格防火窗不予出具报告。分析防火窗烧检不通过，耐火完整性不合乎规范的原因，有助于厂家生产出符合要求的产品，也有利于消费者了解防火窗起到主要作用的部分。

防火窗耐火完整性或隔热性一般大于0.5小时，无法达到要求的防火窗通常有以下问题：

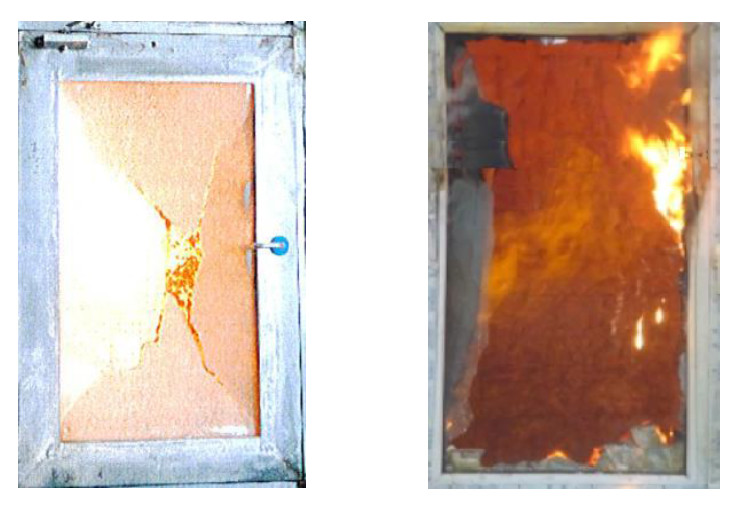

一、防火玻璃质量及与框架耐火等级不匹配

1、防火窗所采用复合防火玻璃防火液受热发泡不均匀，局部丧失隔热性；

2、玻璃发泡层脱胶，导致玻璃破裂，形成贯穿性空洞，丧失耐火完整性；

3、采用非隔热单片防火玻璃，未处理好玻璃预应力，致使玻璃炸裂；

4、防火玻璃与框架各项数据不匹配，整体完整性丧失。

解决办法：

A、严格筛选防火玻璃供应商，仔细核对检验报告真伪、等级、厚度、尺寸等参数，务必同窗框各项参数相匹配。

B、玻璃同窗框安装过程中，在保障牢固的前提下，注意两者之间保持适当的缝隙并填充柔性不可燃烧材料，为防火玻璃受热膨胀预留相应空间。对于单片防火玻璃，准确估算在一定尺寸下的玻璃预应力，预留相应空间，防止框架束缚太紧导致玻璃炸裂；

二、活动式防火窗闭窗器无法自动关闭

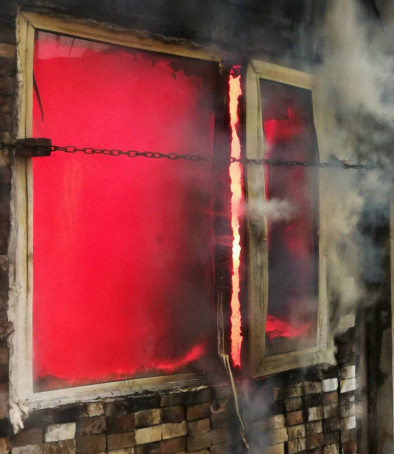

活动式防火窗在耐火试验开始60秒后无法自动关闭窗扇或关闭不严导致烧检不合格。

解决办法：

A、选择质量过关的温感闭窗器厂家，温感元件同闭窗器应有联动反应。

B、检查温感元件是否安装合理，如果安装于受热不明显的地方，会导致感应器无法第一时间作出相应指令。

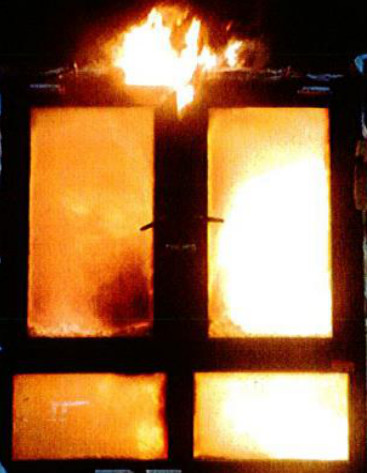

三、背火面出现连续火焰，丧失完整性

窗框和双扇缝隙处、玻璃和窗框处出现10s以上连续火焰，丧失耐火完整性。

解决办法：

1、玻璃与窗框之间安装所留缝隙须采用不燃材料密封，防止缝隙蹿火；玻璃压条也要有耐火性能，防止压条变形脱落；

2、活动式防火窗保障启闭装置的可靠性。窗扇关闭后，可设置防火锁或上下两侧（左右侧面）增加自动弹簧插销，锁死窗扇，防止窗扇和框架受热变形或在炉压下蹿火；可适当增加活动式防火窗上侧骨架强度、闭窗器关闭力、增设密封条等。

3、杜绝使用玻璃胶等材料，玻璃胶在高温下分解产生可燃性气体，并从压条或窗扇缝隙流窜，导致玻璃四周及窗扇缝隙起火；

相关推荐：

防火窗功能及消防验收资料

成都市第三人民医院钢制非隔热防火单向玻璃窗_单向玻璃窗项目
