电动挡烟垂壁是一类通过电源工作的防烟蓄烟设施，由手动控制按钮盒、烟感探测器、电机、防火布、控制箱等构成，其中按钮盒、烟感器、电机等都需要同控制箱连接使用，那么该如何正确接线呢？

1、手动按钮盒接线

按钮盒为无线遥控型，使用电池工作，不需要同控制箱接线，但是要同控制箱进行清码和对码调试。

清码：同时按住控制箱上的“左右安装”键与按钮盒上“停止”键3秒，听到嘀嘀声，清码成功。

对码：同时按住控制箱“左右安装”键与按钮盒“上行”键3秒，听到嘀嘀声，然后按下摇控器任意一个键即可。

电动挡烟垂壁

2、烟感探测器接线

烟感控制器的开关信号应接在“烟感”与“0V”端子上，为常开信号，不分正负级。

如果烟感需要控制器供电，则先确定烟感供电电压为12V，然后将烟感的正极接在“12V”端子上，负极接在“0V”上，不可接反。

3、电机接线

直接将线插入控制箱对应插孔即可。从左到右为“下行”“上行”“公共”“地线”。

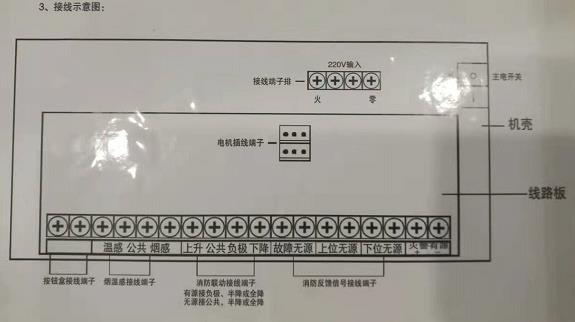

控制箱接线图

4、消防联动接线

（1）控制信号线：

当联动中心的控制信号为无源开关信号时，信号线应接在“12V”与“联控”两个端子上，为常开信号，不分正负极。

当联动中心的控制信号为有源信号（DC24V）时，正极应接在“联控”端子上，负极接在“0V”上，不可接反

（2）反馈信号线：

每两个端子一组，从左到右为 “下位”“故障”，该信号为无源隔离常开开关信号。

5、上下限位调试：

将电机运行到目标位置停住，调节与电机转动方向相一致的旋钮，往减号的方向旋，一直旋到两颗LED中的一颗灭掉，调试完成。
