一、防烟分区--挡烟垂壁

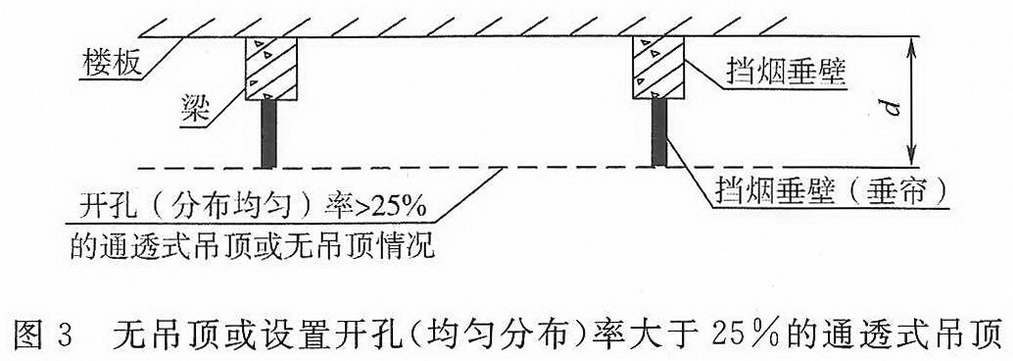

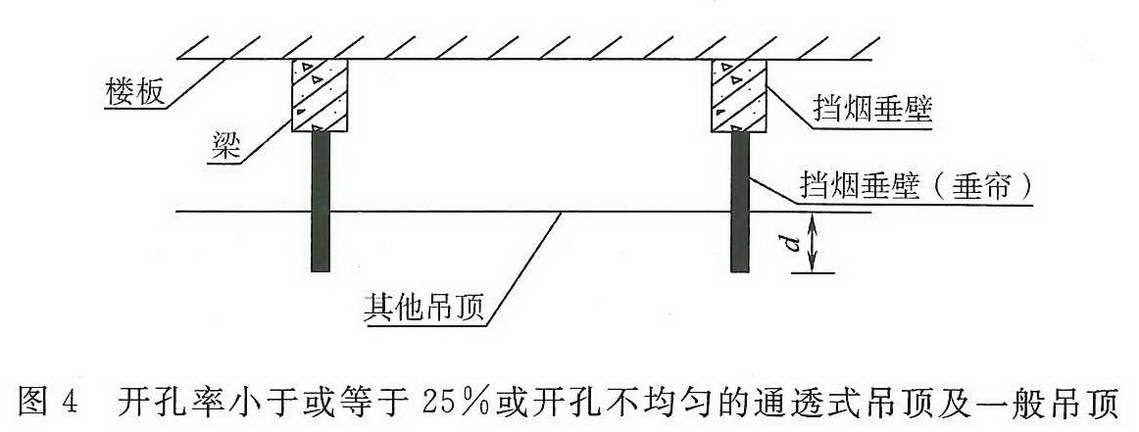

设置挡烟垂壁（垂帘）是划分防烟分区的主要措施。挡烟垂壁（垂帘）所需高度应根据建筑所需的清晰高度以及设置排烟的可开启外窗或排烟风机的量,针对区域内是否有吊顶以及吊顶方式分别进行确定，参见下图。活动挡烟垂壁的性能还应符合现行行业标准《挡烟垂壁》的技术要求。

采用隔墙等形成了独立的分隔空间，实际就是一个防烟分区和储烟仓，该空间应作为一个防烟分区设置排烟口，不能与其他相邻区域或房间叠加面积作为防烟分区的设计值。

上、下层之间应是两个不同防烟分区，烟气应该在着火层及时排出，否则容易引导烟气向上层蔓延的混乱情况，给人员疏散和扑救都带来不利。在敞开楼梯和自动扶梯穿越楼板的开口部位应设置挡烟垂壁或卷帘，以阻挡烟气向上层蔓延。不得叠加计算防烟分区。

二、排烟系统--活动挡烟垂壁的要求

当火灾确认后，担负两个及以上防烟分区的排烟系统，应仅打开着火防烟分区的排烟阀或排烟口，其他防烟分区的排烟阀或排烟口应呈关闭状态。

活动挡烟垂壁应具有火灾自动报警系统自动启动和现场手动启动功能，当火灾确认后，火灾自动报警系统应在15s内联动相应防烟分区的全部活动挡烟垂壁， 60s以内挡烟垂壁应开启到位。

三、挡烟垂壁的安装应符合下列规定：

（1）型号、规格、下垂的长度和安装位置应符合设计要求；

（2）活动挡烟垂壁与建筑结构（柱或墙）面的缝隙不应大于60mm，由两块或两块以上的挡烟垂帘组成的连续性挡烟垂壁，各块之间不应有缝隙，搭接宽度不应小于100mm；

（3）活动挡烟垂壁的手动操作按钮应固定安装在距楼地面1.3m~1.5m之间便于操作、明显可见处。

四、活动挡烟垂壁的调试方法及要求应符合下列规定：

（一）单机调试：

• 手动操作挡烟垂壁按钮进行开启、复位试验，挡烟垂壁应灵敏、可靠地启动与到位后停止，下降高度应符合设计要求；
• 模拟火灾，相应区域火灾报警后，同一防烟分区内挡烟垂壁应在60s以内联动下降到设计高度；
• 挡烟垂壁下降到设计高度后应能将状态信号反馈到消防控制室。
• 调试数量：全数调试。

（二）联动调试：

• 活动挡烟垂壁应在火灾报警后联动下降到设计高度；
• 动作状态信号应反馈到消防控制室。
• 调试数量：全数调试。
